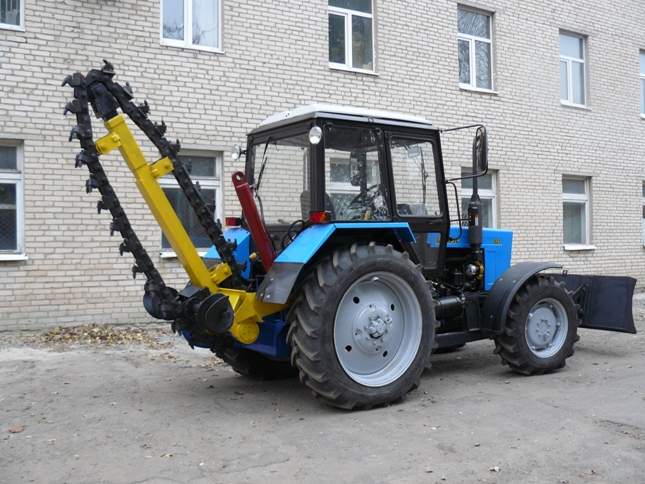

Экскаватор ЭТЦ-165 А

В экскаваторе ЭТЦ-165 рабочее оборудование, расположенное сзади в виде цепного рабочего органа скребкового типа и шнекового конвейера, приводится от вала отбора мощности трактора через редуктор с муфтой предельного момента. Спереди трактора расположен отвал.

В экскаваторе ЭТЦ-165 рабочее оборудование, расположенное сзади в виде цепного рабочего органа скребкового типа и шнекового конвейера, приводится от вала отбора мощности трактора через редуктор с муфтой предельного момента. Спереди трактора расположен отвал. Два ведущих моста базового трактора МТЗ-82 обеспечивают высокие тягово-сцепные качества экскаватора. Бульдозерный отвал может поворачиваться и выдвигаться в сторону, что позволяет производить качественную засыпку траншей.

Навесное оборудование (редуктор привода рабочего органа, рабочий орган с механизмом подъема, ходоуменьшитель, поворотное бульдозерное оборудование, дополнительная гидросистема) устанавливается без доработок трактора.

Корпус привода рабочего органа прикреплен к корпусу заднего моста трактора. Привод осуществляется через трехступенчатый редуктор, получающий вращение от привода заднего вала отбора мощности трактора. Он обеспечивает четыре рабочие скорости и две скорости реверса рабочей цепи. Для предохранения деталей экскаватора от поломок при встрече рабочего органа с непреодолимыми препятствиями в приводе установлена предохранительная муфта.

Шнековый конвейер для выгрузки грунта в отвалы и очистки бермы устанавливается на раме рабочего органа в положение, соответствующее глубине копания. Привод конвейера осуществляется рабочей цепью. Для зачистки и сглаживания дна траншеи рама рабочего органа оснащена консольным зачистным башмаком.

Базовая машинаТрактор МТЗ-82
Размеры отрываемой траншеи, м:
..наибольшая глубина1,6
..ширина по дну0,2; 0,27; 0,4
Категория разрабатываемого грунтаIII
Техническая производительность, м3/час85
Скорость передвижения:
..рабочая, м/ч:20 - 800
..транспортная, км/ч1,89 ... 33,4
Рабочий орган:
..типскребковый
..шаг цепи, мм100
..число скребков18 / 20 *
..шаг скребков, мм400
Скорость цепи, м/сек0,8, 1,2, 1,5 и 2,1
Конвеер:
..типотвальный шнековый
Габариты в транспортном положении, мм:
..длина7200
..ширина2300
..высота3200
Дорожный просвет, мм450
Масса, т6,3
